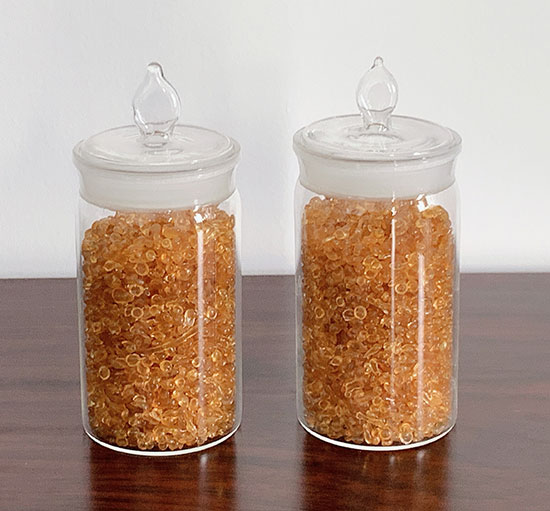

将骨料轧碎至平均为1～8cm大小的碎块，用苯、石油醚等有机溶剂进行骨油的萃取，使骨料中的脂肪含量降至1％以下,一般为0.3～0.5％左右，然后在一个转鼓中使骨料相互摩擦，以使表面上残余的肉和筋等分离。再装入漂白罐中，加水并通入二氧化硫气。二氧化硫溶于水而生成亚硫酸，除有漂白作用外还有灭菌和酸处理作用。二氧化硫使骨料中的部分磷酸钙转变为磷酸二氢钙而溶解于水中，这样可使骨质疏松而便于用水萃取。这一工序在一些生产企业中俗称熏骨。经二氧化硫处理和水洗即送去萃取。萃取在 0.25MPa左右的压力下进行，因此温度较高。萃取器一般以6～8个为一组，定时将萃取液逐罐逆向流动。从新装料的萃取器抽出的是最浓的萃取液。萃取液经过滤后再蒸发浓缩到50％左右。加入适当的防腐剂后冷却形成凝胶，烘干成为骨胶。
骨胶的制作工艺有哪些?关于这个问题就由本公司工程师为您介绍：
制作方法 用粉碎机将畜骨粉碎后用稀亚硫酸溶液处理，可提高漂白脱色的效果，再用水清洗。然后用抽提法将骨中的全部油脂除去。再将脱脂的畜骨放入锅中加水煮沸，使胶液溶出，每煮数小时后就取出一次胶液，再加水煮沸，反复5-6次后，将所有胶液集中加热，蒸发去水，使其浓缩，冷却形成冻胶，切成薄片，干燥即成。
工艺流程 畜骨→粉碎→酸处理→清洗→抽油→水煮→取胶液→加热胶液→浓缩→冷却→切片→干燥。（来源：骨胶）
