骨胶将骨料轧碎至平均为1～8cm大小的碎块，用苯、石油醚等有机溶剂进行骨油的萃取，使骨料中的脂肪含量降至1%以下,一般为0.3～0.5%左右，然后在一个转鼓中使骨料相互摩擦，以使表面上残余的肉和筋等分离。再装入漂白罐中，加水并通入二氧化硫气。二氧化硫溶于水而生成亚硫酸，除有漂白作用外还有灭菌和酸处理作用。二氧化硫使骨料中的部分磷酸钙转变为磷酸二氢钙而溶解于水中，这样可使骨质疏松而便于用水萃取。这一工序在一些生产企业中俗称熏骨。经二氧化硫处理和水洗即送去萃取。萃取在 0.25MPa左右的压力下进行，因此温度较高。萃取器一般以6～8个为一组，定时将萃取液逐罐逆向流动。从新装料的萃取器抽出的是最浓的萃取液。萃取液经过滤后再蒸发浓缩到50%左右。加入适当的防腐剂后冷却形成凝胶，烘干成为骨胶。

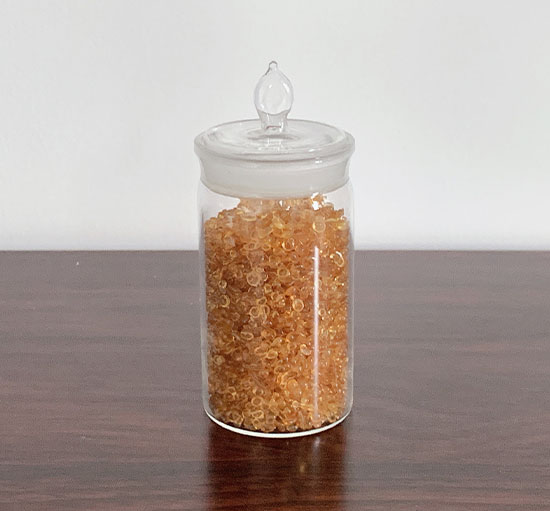

骨胶动物胶的主要成分是明胶肤蛋白质。其纯度低的一种 骨胶的等级称骨胶。骨胶是脆性硬块凝固体。胶原是不溶于水的蛋白质，经加热等处理后，变成蛋白质的另一和形式叫胶朊，能溶于热水并具有黏结性能。
骨胶的胶膜形成后很坚固，富有弹性：但骨胶不耐水，遇水会使胶层膨胀而失去黏结强度：其耐腐蚀性也较差，温度过高、湿度过大都会引起变化
热熔胶喷胶使用偶尔会看到喷头在关闭的时候还有几根细丝残留，引起设备污染，或者粘附在导条、压板等的侧面，给后续需要包装的箱子的运行造成影响。
骨胶要保持在一定温度条件下才可使用，因此，当使用中需加水时，加入的水与胶体温度应基本相同，不可加入冷水。因为骨胶要保持一定温度（75℃±10℃），加入冷水后胶水的温度骤降会出现凝条块状，而影响黏结效果。使用骨胶时涂胶速度要快、均匀，不要一次蘸胶过多造成胶层不平、渗透联粘漏胶等问题。
