骨胶如何全面了解我国骨胶业的整体现状；如何了解我国骨胶行业的宏观环境；如何知道我国对骨胶行业采取的相关政策，并把握机遇；如何预测我国骨胶行业的未来发展趋势，并采取相应的对策；如何了解竞争对手的经营策略，并在竞争中把握商机。2015-2019年中国骨胶行业研究报告将对这些问题做出详细的分析。
将骨料轧碎至平均为1～8cm大小的碎块，用苯、石油醚等有机溶剂进行骨油的萃取，使骨料中的脂肪含量降至1%以下,一般为0.3～0.5%左右，然后在一个转鼓中使骨料相互摩擦，以使表面上残余的肉和筋等分离。再装入漂白罐中，加水并通入二氧化硫气。二氧化硫溶于水而生成亚硫酸，除有漂白作用外还有灭菌和酸处理作用。二氧化硫使骨料中的部分磷酸钙转变为磷酸二氢钙而溶解于水中，这样可使骨质疏松而便于用水萃取。这一工序在一些生产企业中俗称熏骨。经二氧化硫处理和水洗即送去萃取。萃取在 0.25MPa左右的压力下进行，因此温度较高。萃取器一般以6～8个为一组，定时将萃取液逐罐逆向流动。

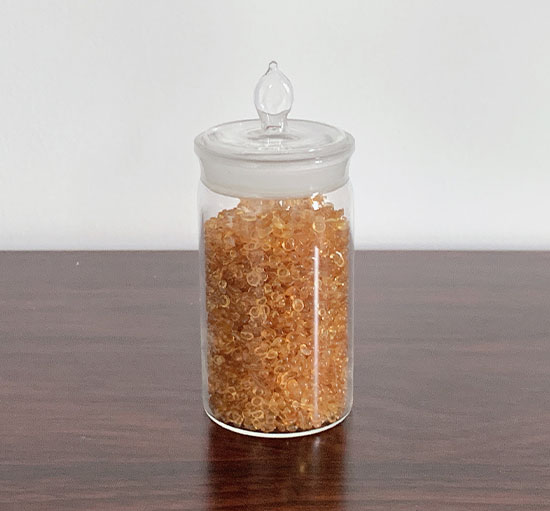

从新装料的萃取器抽出的是最浓的萃取液。萃取液经过滤后再蒸发浓缩到50%左右。加入适当的防腐剂后冷却形成凝胶，烘干成为骨胶。骨胶使用骨胶时，先用体积相等或略多的水（用热水）将骨胶浸泡10小时左右，使胶块变软，然后加热至75℃左右，使其成为胶液即可使用。胶与水的比例应根据所需黏度而定，如水多黏度低而稀：加水少黏度就高而稠。热胶时胶温不宜过高，温度超过100℃则会因分子降解而使黏度下降，胶老化变质。骨胶在使用中有微量沉淀，所以要边用边加水井进行必要的搅拌，以调节黏度和流动性。热胶时必须采用浴热方法，决不可用储存胶的容器直接加热。骨胶要保持在一定温度条件下才可使用，因此，当使用中需加水时，加入的水与胶体温度应基本相同，不可加入冷水。因为骨胶要保持一定温度（75℃±10℃），加入冷水后胶水的温度骤降会出现凝条块状，而影响黏结效果。使用骨胶时涂胶速度要快、均匀，不要一次蘸胶过多造成胶层不平、渗透联粘漏胶等问题。
