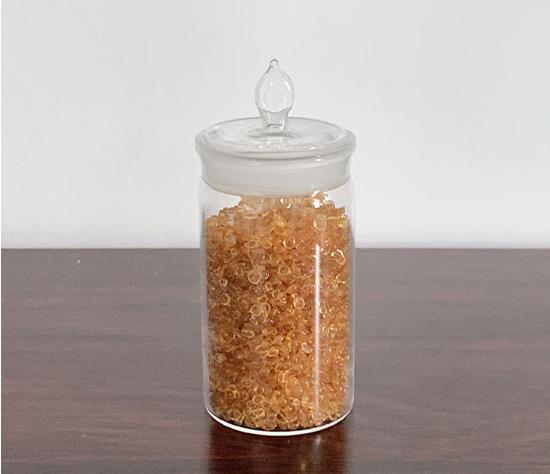

骨胶是一种使用较为广泛的动物类黏结材料。因其外观为珠状也称作珠状骨胶。其特点是：黏结性能好，强度高，水分少，干燥快，黏结定型好，且价格低廉、使用方便，特别适合黏结和糊制书封壳，可得到良好的效果。动物胶的主要成分是明胶肽蛋白质。其纯度低的一种

骨胶的等级

称骨胶。骨胶是脆性硬块凝固体。胶原是不溶于水的蛋白质，经加热等处理后，变成蛋白质的另一和形式叫胶朊，能溶于热水并具有黏结性能。

骨胶的胶膜形成后很坚固，富有弹性：但骨胶不耐水，遇水会使胶层膨胀而失去黏结强度：其耐腐蚀性也较差，温度过高、湿度过大都会引起变化。

①作粘结骨胶剂，用于铅笔、砂布、砂纸等的粘结及胶合木器、装订书本等。

②用于印刷制版及金属铭牌和徽章制造。骨胶溶液中加入重铬酸盐，涂在金属表面后烘干，进行曝光后可形成不溶解的薄层，被遮住而未受到曝光的部分仍然可溶于水而洗去，这样就可以利用蚀刻制成印刷版等产品。还能用于丝网印刷。

③用作电镀添加剂。在电镀液中加入少量骨胶可使镀层表面光亮。

④可作施胶剂，用于造纸和纺织工业。草帽施上骨胶后，再用甲醛处理，不易变形并可防水。

⑤可作助凝剂。骨胶是一种动物胶，是链状天然高分子物质，主要成分是蛋白质，其分子量在3000~80000之间，能溶于水，投加到水中后主要靠吸附架桥促进脱稳胶体颗粒聚集。骨胶与铝盐或铁盐配合使用，可以获得很好的混凝效果，我国南京自来水公司曾于1966年用骨胶作助凝剂与三氯化铁配合使用，获得了很好的处理效果。

将骨料轧碎至平均为1～8cm大小的碎块，用苯、石油醚等有机溶剂进行骨油的萃取，使骨料中的脂肪含量降至1%以下,一般为0.3～0.5%左右，然后在一个转鼓中使骨料相互摩擦，以使表面上残余的肉和筋等分离。再装入漂白罐中，加水并通入二氧化硫气。二氧化硫溶于水而生成亚硫酸，除有漂白作用外还有灭菌和酸处理作用。二氧化硫使骨料中的部分磷酸钙转变为磷酸二氢钙而溶解于水中，这样可使骨质疏松而便于用水萃取。这一工序在一些生产企业中俗称熏骨。经二氧化硫处理和水洗即送去萃取。萃取在0.25MPa左右的压力下进行，因此温度较高。萃取器一般以6～8个为一组，定时将萃取液逐罐逆向流动。从新装料的萃取器抽出的是最浓的萃取液。萃取液经过滤后再蒸发浓缩到50%左右。加入适当的防腐剂后冷却形成凝胶，烘干成为骨胶使用骨胶时，先用体积相等或略多的水（用热水）将骨胶浸泡10小时左右，使胶块变软，然后加热至75℃左右，使其成为胶液即可使用。胶与水的比例应根据所需黏度而定，如水多黏度低而稀：加水少黏度就高而稠。热胶时胶温不宜过高，温度超过100℃则会因分子降解而使黏度下降，胶老化变质。骨胶在使用中有微量沉淀，所以要边用边加水井进行必要的搅拌，以调节黏度和流动性。热胶时须采用浴热方法，决不可用储存胶的容器直接加热。

骨胶要保持在一定温度条件下才可使用，因此，当使用中需加水时，加入的水与胶体温度应基本相同，不可加入冷水。因为骨胶要保持一定温度（75℃±10℃），加入冷水后胶水的温度骤降会出现凝条块状，而影响黏结效果。使用骨胶时涂胶速度要快、均匀，不要一次蘸胶过多造成胶层不平、渗透联粘漏胶等问题。

文章内容来源于网络，如有问题请和我联系删除！
