生产骨胶所需的材料有哪些？
将骨料轧碎至平均为1～8cm大小的碎块，用苯、石油醚等有机溶剂进行骨油的萃取，使骨料中的脂肪含量降至1%以下,一般为0.3～0.5%左右，然后在一个转鼓中使骨料相互摩擦，以使表面上残余的肉和筋等分离。再装入漂白罐中，加水并通入二氧化硫气。二氧化硫溶于水而生成亚硫酸，除有漂白作用外还有灭菌和酸处理作用。二氧化硫使骨料中的部分磷酸钙转变为磷酸二氢钙而溶解于水中，这样可使骨质疏松而便于用水萃取。这一工序在一些生产企业中俗称熏骨。经二氧化硫处理和水洗即送去萃取。萃取在 0.25MPa左右的压力下进行，因此温度较高。萃取器一般以6～8个为一组，定时将萃取液逐罐逆向流动。从新装料的萃取器抽出的是非常浓的萃取液。萃取液经过滤后再蒸发浓缩到50%左右。加入适当的防腐剂后冷却形成凝胶，烘干成为骨胶。

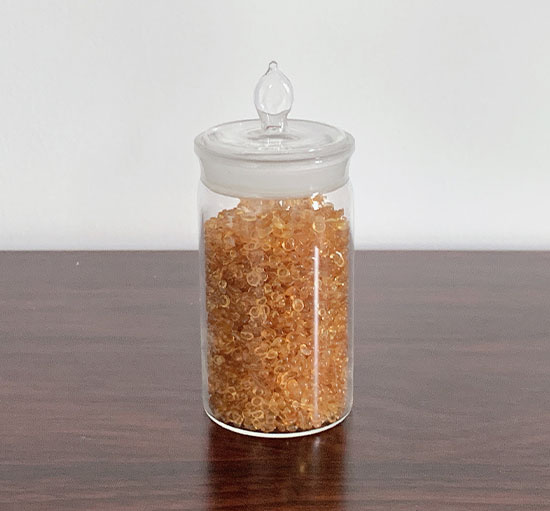

骨胶是一种使用广泛的动物类黏结材料。因其外观为珠状也称作珠状骨胶。其特点是：黏结性能好，强度高，水分少，干燥快，黏结定型好，且价格低廉、使用方便，特别适合黏结和糊制精装书封壳，可得到良好的效果。
骨胶的胶膜形成后很坚固，富有弹性：但骨胶不耐水，遇水会使胶层膨胀而失去黏结强度：其 耐腐蚀性也较差，温度过高、湿度过大都会引起变化。
文章内容来源于网络，如有问题请和我联系删除！
